Производство формования впрыска
Процессы установки, настройки и оптимизации
Поле производства литья под давлением включает в себя широкий спектр процессов, методов и методологий, которые необходимы для создания высокого - качественных пластиковых компонентов в различных отраслях. Это всеобъемлющее руководство исследует критические аспекты производства литья под давлением, проводя параллели от установленных принципов производства, в то же время сосредоточив внимание на уникальных требованиях и проблемах, присущих процессам пластиковых впрысков.
Промышленные приложения
Используется в автомобильной, медицинской, аэрокосмической, потребительской промышленности и электронике по всему миру.
Прецизионная инженерия
Способен производить компоненты с допусками на уровне ± 0,0005 дюйма для критических применений.
Показатели эффективности
Современные системы достигают времени цикла до 10 секунд для небольших компонентов с минимальными отходами.

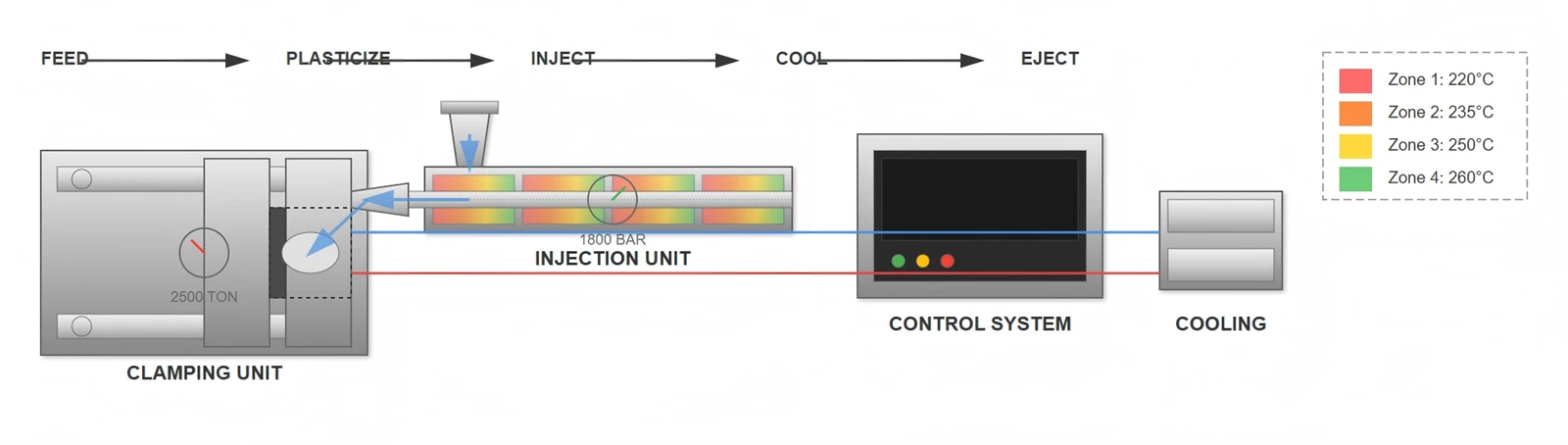

Фонд принципы систем производства литья под давлением
Производство литья под давлением представляет собой один из самых сложных и широко используемых методов производства в современной промышленности. Процесс требует дотошного внимания к деталям, от начальной настройки оборудования до окончательных процедур контроля качества. Понимание фундаментальных принципов, которые регулируют успешные операции по производству литья инъекции, имеет решающее значение для достижения последовательных, высоких - качественных результатов.
Современные системы литья под давлением включают расширенные технологии управления для точного управления параметрами
Технические параметры, которые определяют возможности производства литья под давлением, включают силу зажима, давление впрыска, зоны температуры ствола, время охлаждения и продолжительность цикла. Эти параметры непосредственно коррелируют с мощностью обработки машины и показателям эффективности производства. Сила зажима в системах производства литья под давлением обычно варьируется от нескольких тонн до тысяч тонн, в зависимости от размера и сложности производимых деталей.
При оценке оборудования для производства литья под давлением операторы должны учитывать взаимосвязь между спецификациями машины и требованиями к деталям. Возможность давления впрыска определяет максимальную силу, доступную для заполнения комплексных полостей пресс -форм, в то время как сила зажима обеспечивает правильное закрытие плесени во время фаз инъекции и охлаждения. Современные системы производства формования впрыска часто включают в себя расширенные технологии управления, которые автоматически регулируют эти параметры на основе реальной - обратной связи с датчиками на протяжении всего процесса.
Управление температурой представляет собой еще один критический аспект операций по производству литьевой формования. Зоны нагревания ствола должны быть точно откалиброваны, чтобы обеспечить надлежащую пластификацию материала при предотвращении тепловой деградации. Аналогичным образом, системы управления температурой плесени поддерживают оптимальные условия охлаждения, которые напрямую влияют на качество части, время цикла и точность размеров в процессах производства литья под давлением.
| Параметр | Типичный диапазон | Ключевое воздействие |
|---|---|---|
| Зажимная сила | 5 - 5000+ тонны | Предотвращает вспышку, обеспечивает правильное закрытие плесени |
| Давление впрыска | 500 - 30, 000 фунтов на квадратный дюйм | Влияет на заполнение полости и плотность части |
| Температура ствола | 150 - 400 степень | Контролирует вязкость и поток материала |
| Время цикла | 10 - 120+ секунды | Определяет производственную производительность и эффективность |

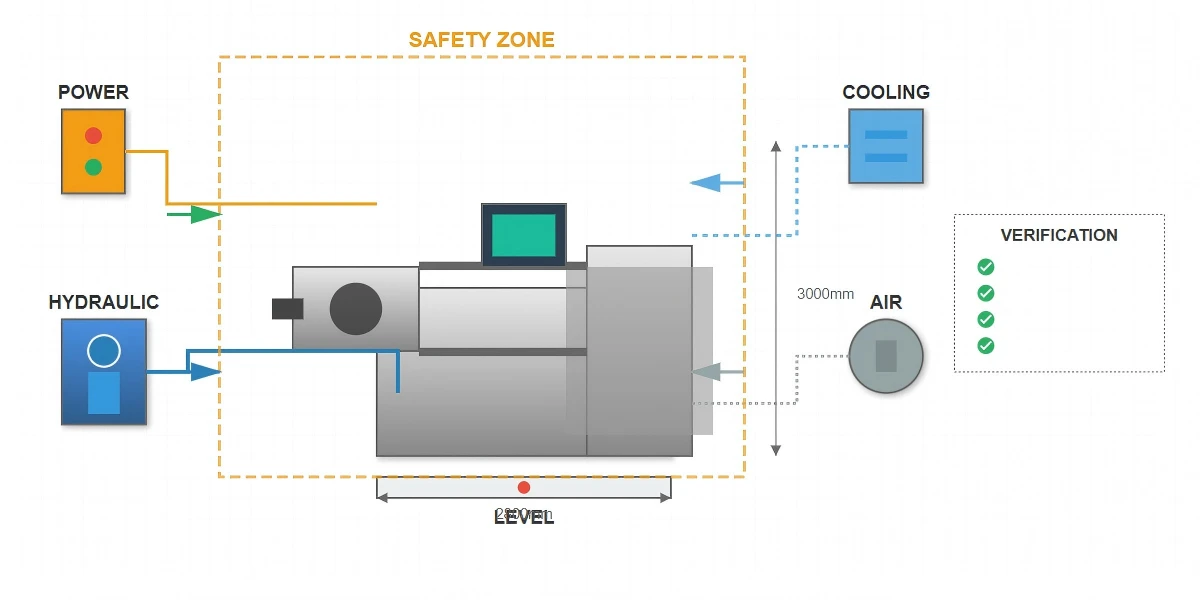

Процедуры установки и настройки оборудования
Процедуры установки и настройки для оборудования для производства литья под давлением требуют систематических подходов, которые обеспечивают как безопасность, так и эффективность работы. Перед установкой необходимо провести комплексную проверку технических характеристик по производственным требованиям. Этот процесс проверки включает в себя оценку электрических требований, гидравлических систем, пропускной способности охлаждающей воды и доступности сжатого воздуха.
Точная установка обеспечивает Long - термин
Правильная установка систем производства литья под давлением начинается с тщательной очистки и приготовления оборудования и производственной среды. Все поверхности должны быть свободны от загрязняющих веществ, мусора и иностранных материалов, которые могут мешать нормальной работе. Машино -фундамент должен обеспечить адекватную поддержку и изоляцию вибрации для поддержания точности во время высокой - скорости в инъекционном производстве.
Процедуры монтажа и выравнивания для оборудования для производства литья под давлением следуют конкретным протоколам, предназначенным для обеспечения оптимальной производительности. Выравнивание машины должно быть проверено с использованием точных инструментов, и все монтажные болты должны быть затянуты для технических характеристик производителя. Электрические соединения требуют внимательного внимания к требованиям напряжения, балансу фазового уровня и системам заземления для предотвращения эксплуатационных проблем и обеспечения безопасности оператора.
«Правильные процедуры установки могут сократить время простоя оборудования на 40% и значительно улучшить консистенцию качества части на протяжении всего жизненного цикла производства, особенно в высоких средах производства-, где даже незначительные отклонения могут привести к существенным последствиям качества и затрат».
- Общество инженеров пластмасс, www.4spe.org
Установка гидравлической системы в инсталляционных установках для производства литья инъекционных литьев включает в себя внимательное внимание к спецификациям жидкости, настройкам давления и скоростям потока. Гидравлическое масло должно соответствовать спецификациям производителей для вязкости, стабильности температуры и уровней загрязнения. Тестирование под давлением системы должно проводиться в 1,5 раза превышающего нормального рабочего давления, чтобы проверить целостность и определить потенциальные точки утечки до начала производства.

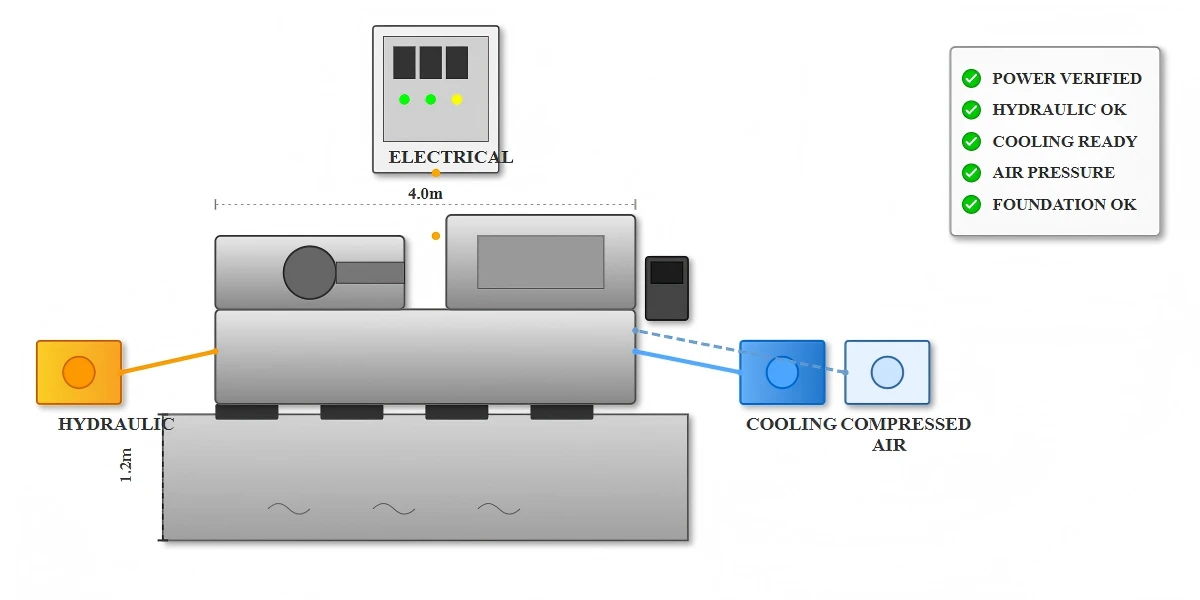

Контрольный список установки оборудования
Проверьте размеры фундамента и загрузку - подшипник
Подтвердите требования к аппарату электроэнергии (напряжение, фаза, сила)
Проверьте охлаждение водоснабжения на расход потока, давление и качество
Осмотрите гидравлическую жидкость на наличие правильных уровней типа и загрязнения
Выполнить точное выравнивание с помощью калиброванных инструментов
Убедитесь, что все охранники и блокировки функционируют правильно
Провести тестирование под давлением гидравлических и пневматических систем
Выполнить начальную 试运行 и проверку параметров

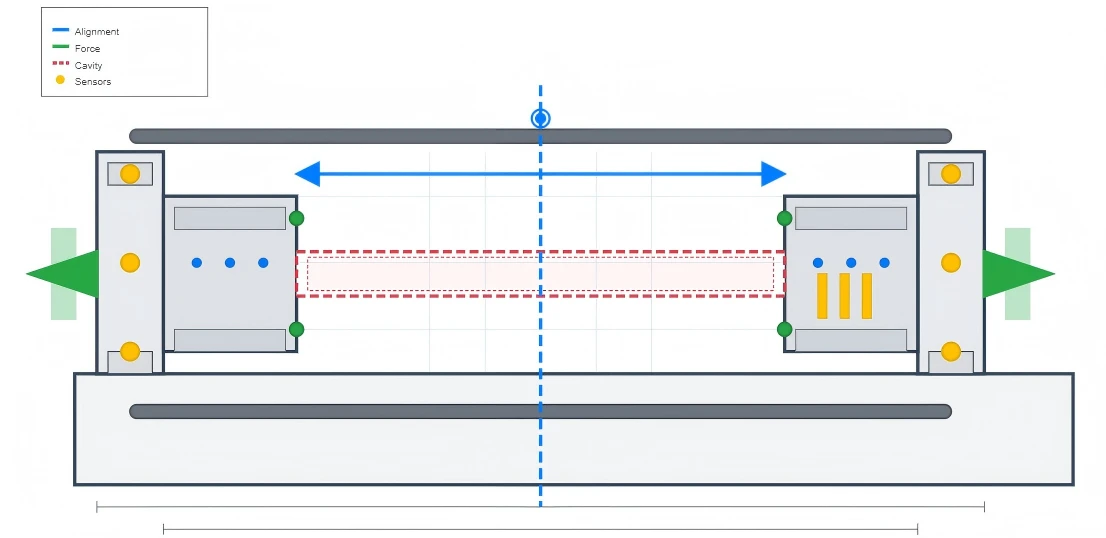

Процедуры установки плесени и выравнивания
Установка пресс -формы представляет собой одну из наиболее важных фаз в процедурах настройки производства литья под давлением. Процесс требует тщательной координации между несколькими системами и точным вниманием к допускам выравнивания. Перед началом установки плесени операторы должны убедиться, что размеры плесени совместимы со спецификациями машины, включая размер плата, дневное открытие и расстояние между ничьими стержнями.
Точное выравнивание плесени имеет решающее значение для качества частичности и долголетия плесени
Первоначальное расположение форм в системах производства литья под давлением требует внимательного внимания к центрированию и выравниванию. Основы плесени должны быть расположены именно на машинных пластинах, чтобы обеспечить правильное выравнивание затвора, равномерное распределение давления зажима и оптимальное выброс части. Размещение на этом этапе может привести к формированию вспышки, неравномерному охлаждению и преждевременному износу компонентов критических плесени.
Регулировка силы зажима при производстве подпрыскивания должна быть оптимизирована для каждой конкретной комбинации плесени и деталей. Чрезмерная сила зажима может повредить компонентам плесени и увеличивать износ на компонентах машины, в то время как недостаточная сила зажима может привести к формированию вспышки или изменениям размерных измерений. Оптимальная сила зажима, как правило, варьируется от 2 до 5 тонн на квадратный дюйм проецируемой области части, в зависимости от свойств материала и условий обработки.
Исследование понимания
«Допуски выравнивания плесени, превышающие 0,001 дюйма, могут привести к увеличению скорости износа плесени на 30% и снижению консистенции качества на 15%. Процедуры выравнивания точности в сочетании с регулярным обслуживанием могут увеличить ожидаемую продолжительность жизни плесени на 50% или более в высоких средах производства».
- Журнал Advanced Manufacturing Technology, Manufactur
Интеграция системы управления температурой представляет собой еще один важный аспект установки плесени в процессах производства литья под давлением. Каналы охлаждения должны быть должным образом подключены к единицам управления температурой, а скорости потока должны быть сбалансированы, чтобы обеспечить равномерное распределение температуры плесени. Термопары и датчики температуры должны быть откалиброваны и проверены до того, как производство начнет обеспечивать точный мониторинг и контроль температуры.
Подготовка
Установка
Выравнивание
Проверка
Оптимизация параметров процесса и регулировка
Оптимизация параметров процесса при производстве литьев инъекций требует систематических подходов, которые учитывают сложные взаимодействия между свойствами материала, конструкцией плесени и возможностями машины. Процесс оптимизации обычно начинается с установления базовых параметров на основе рекомендаций поставщика материалов и предыдущего опыта с аналогичными частями и материалами.
Современные системы управления позволяют точно регулировать параметры
Профилирование скорости впрыска представляет собой критический аспект оптимизации процессов в производственных операциях литья. Профиль скорости впрыска должен быть тщательно адаптирован к каждой геометрии части, чтобы обеспечить полное заполнение полости при минимизации концентраций напряжений и эффектов ориентации. Multi - Профили скорости впрыска стадии обычно используются для оптимизации продвижения фронта потока посредством сложных геометрий.
Оптимизация контроля давления в процессах производства литья под давлением включает в себя тщательную координацию между давлением впрыска, давлением и настройками заднего давления. Давление впрыска должно быть достаточным, чтобы полностью заполнить полость пресс -формы, в то время как удержание давления поддерживает размеры деталей во время фазы охлаждения и затвердевания. Настройки обратного давления влияют на смешение материала и дегазацию во время процесса пластификации.
Оптимизация температуры включает в себя несколько зон в рамках систем производства литья под давлением. Профили температуры ствола должны быть оптимизированы для каждого материала и комбинации деталей, с тщательным вниманием к градиентам температуры, которые способствуют надлежащему потоку материала при предотвращении теплового деградации. Контроль температуры плесени напрямую влияет на скорости охлаждения, поведение кристаллизации и свойства конечной части.

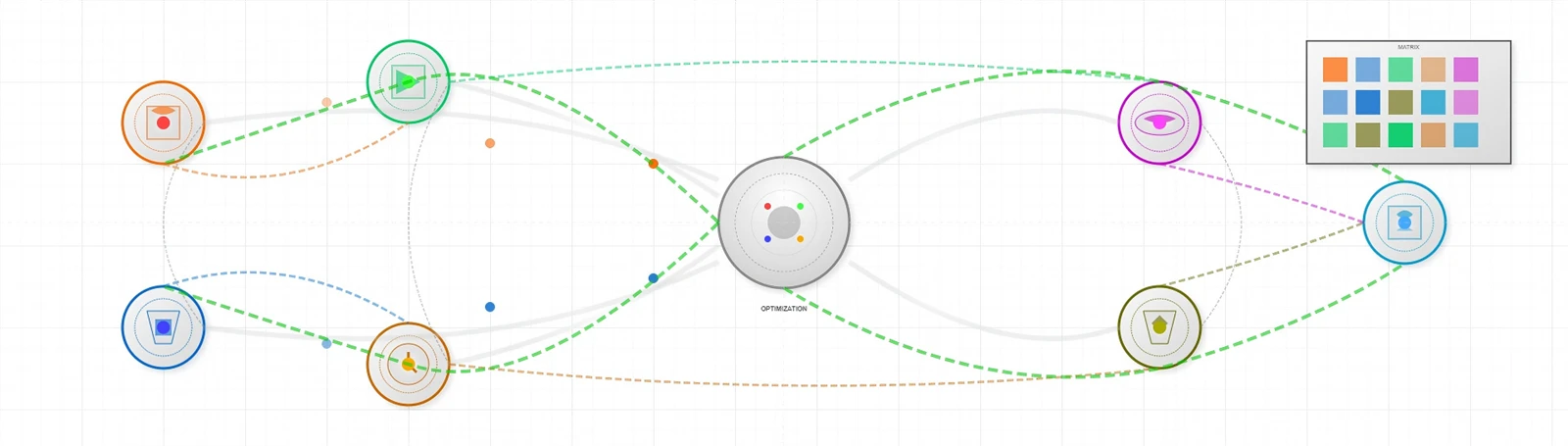

Отношения оптимизации параметров
Взаимосвязь между ключевыми параметрами в оптимизации литья под давлением

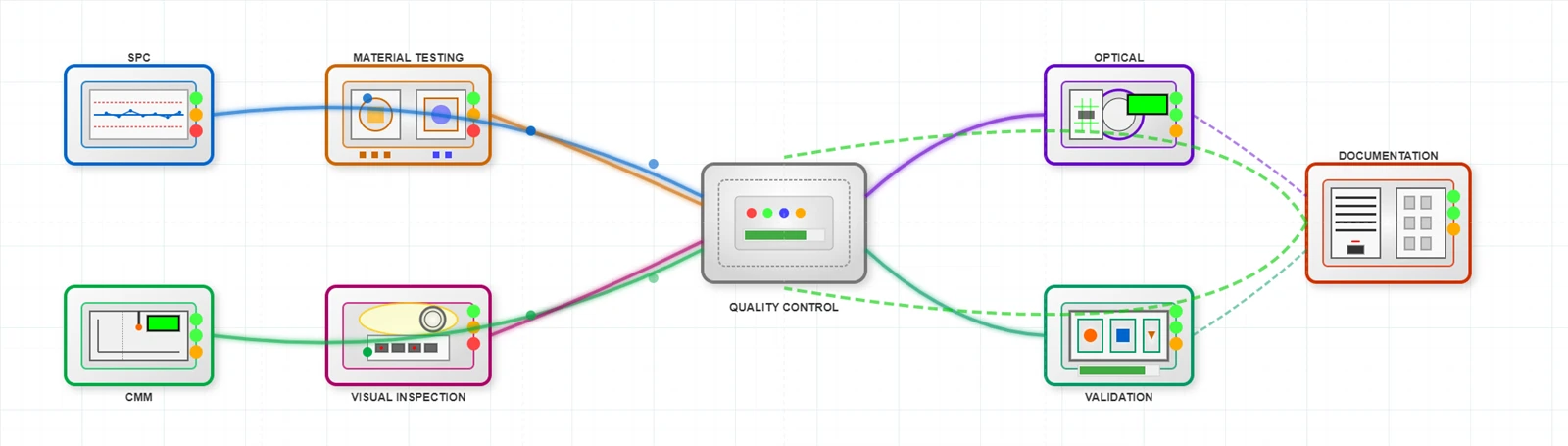

Процедуры контроля качества и тестирования
Процедуры управления качеством в производственных операциях на инъекционном формовании требуют комплексных протоколов тестирования, которые проверяют как стабильность процесса, так и соответствие частичности к спецификациям. Статистические методы управления процессами обычно используются для мониторинга ключевых переменных процесса и определения тенденций, которые могут указывать на потенциальные проблемы качества, прежде чем они приведут к дефектным частям.
Точное измерение обеспечивает детали, соответствующие спецификациям размеров
Процедуры осмотра размеров для процессов производства литья под давлением обычно используют координатные измерительные машины, оптические компараторы и инструменты измерения точности для проверки размеров деталей в зависимости от спецификаций рисования. Планы отбора проб должны быть созданы на основе объема производства, личной критичности и требований клиентов, чтобы обеспечить адекватный мониторинг качества без чрезмерных затрат на проверку.
Протоколы тестирования материалов в операциях по производству литья под давлением включают проверку свойств входящего материала, процесс -, связанные с тестированием во время производства, и проверка выполнения окончательной детали. Входящее тестирование материала обычно включает анализ содержания влаги, проверку индекса расплава и скрининг загрязнения. Процесс - Связанное тестирование может включать в себя мониторинг температуры расплава, анализ распада давления и исследования коротких выстрелов.
Процедуры визуального осмотра представляют собой важный компонент контроля качества в процессах производства литья под давлением. Обученные инспекторы должны быть способны идентифицировать общие дефекты, такие как вспышка, следы раковины, линии сварки и загрязнение поверхности. Стандартизированные условия освещения и процедуры проверки помогают обеспечить последовательное обнаружение дефектов и классификацию в разных сдвигах и операторах.
Проверка размерных
Координировать измерительные машины (CMM)
Оптические компараторы
Точные датчики и приспособления
3D -сканирование технологий
Материальное тестирование
Анализ индекса потока расплава
Тестирование содержания влаги
Тестирование на растяжение и воздействие
Тепловой анализ (DSC, TGA)
Мониторинг процесса
Статистический управление процессом (SPC)
Мониторинг давления полости
Real - отслеживание температуры времени
Автоматизированный визуальный осмотр

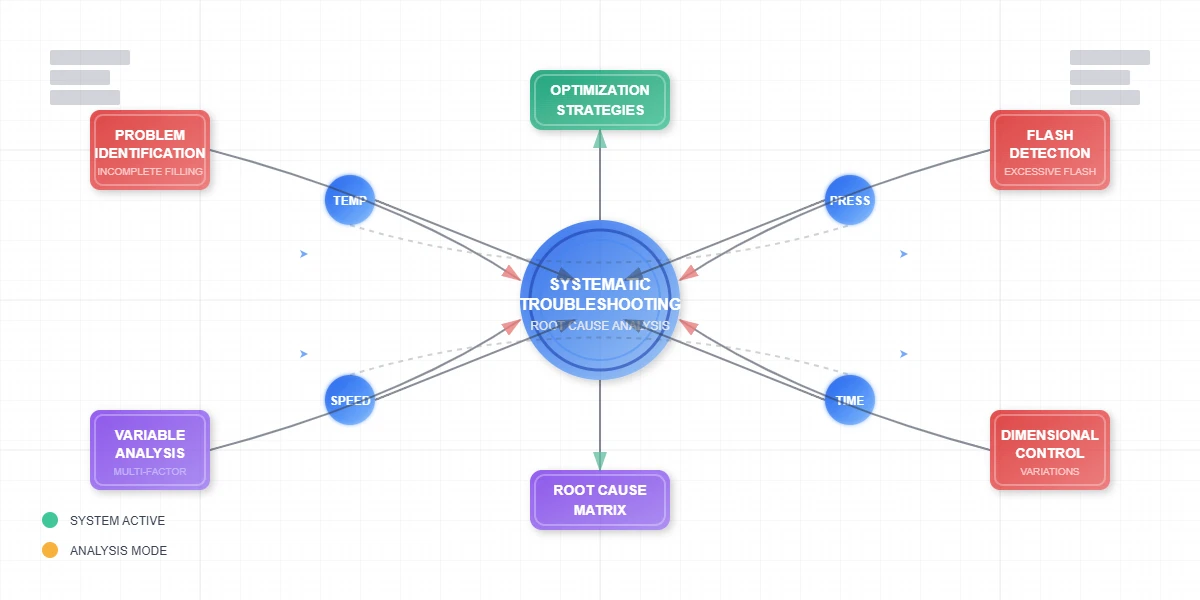

Стратегии устранения неполадок и оптимизации
Процедуры устранения неполадок в производстве литья под давлением требуют систематических подходов, которые учитывают сложные взаимодействия между несколькими переменными процесса. Общие проблемы, такие как неполное заполнение, чрезмерная вспышка и размерные вариации, часто возникают в результате взаимодействия между несколькими факторами, а не одиночными - точками.
Систематическое устранение неполадок идентифицирует корневые причины
Анализ коротких выстрелов в производственных процессах литья под давлением включает систематическую оценку неполных частей для определения первопричин и соответствующих корректирующих действий. Факторы, которые могут способствовать коротким выстрелам, включают недостаточное давление впрыска, неадекватное вентиляционное значение, чрезмерную вязкость материала или неадекватную температуру плесени. Корректирующие действия должны учитывать основные причины, а не просто увеличивать давление или скорость впрыска.
Устранение неисправностей по формированию вспышки в операциях по производству литья под давлением требует оценки силы зажима, состояния плесени и параметров обработки. Чрезмерное давление впрыска, компоненты изношенной плесени или недостаточная сила зажима могут способствовать формированию вспышки. Процесс устранения неполадок должен систематически оценивать каждую потенциальную причину для определения наиболее эффективных корректирующих действий.
Анализ размерных изменений в процессах производства литья под давлением включает статистическую оценку данных измерения для определения источников вариации и соответствующих корректирующих действий. Переменные процесса, такие как скорость впрыска, давление и время охлаждения, все это влияют на конечные размеры. Подходы к проектированию экспериментов могут быть использованы для систематической оценки эффектов множества переменных и определения оптимальных комбинаций параметров.

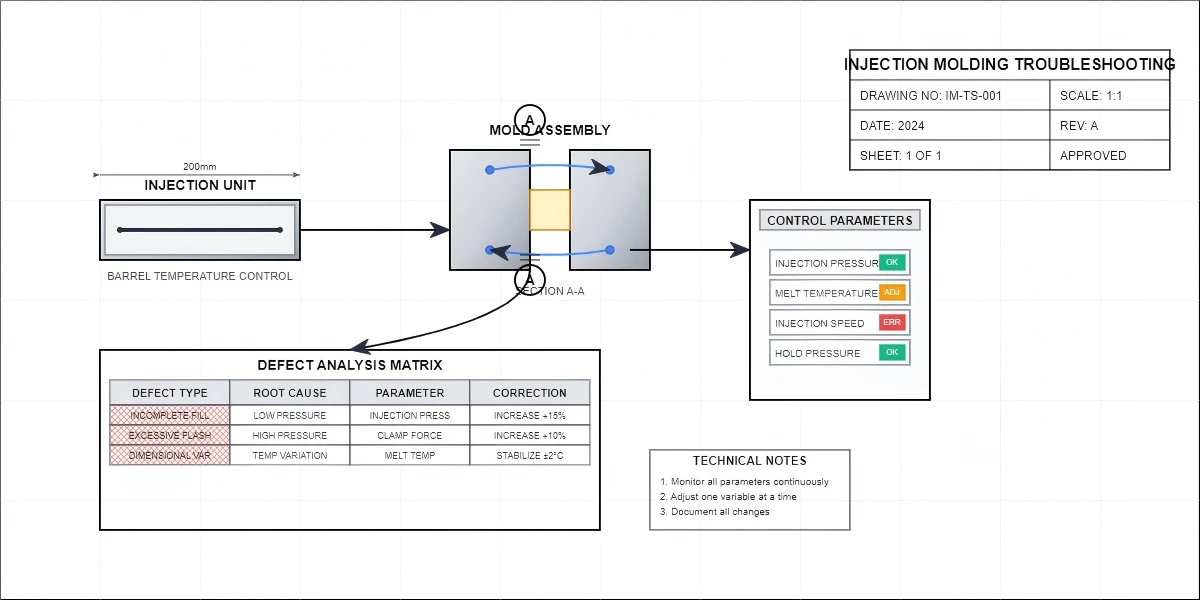

Общие дефекты устраняют блок -схему
Усовершенствованные системы управления и автоматизация
Современные системы производства формования впрыска все чаще включают в себя расширенные технологии управления, которые позволяют реальному мониторинге процессов времени- и автоматической корректировке критических параметров. Эти системы используют сложные датчики и алгоритмы управления обратной связью для поддержания оптимальных условий обработки в течение всего производственного прогона.
Технологии промышленности 4.0 обеспечивают интеллектуальные производственные возможности
Системы мониторинга процессов в операциях по производству литьевой формования обычно включают датчики давления полости, мониторинг температуры расплава и обратную связь с гидравлическим давлением. Эти датчики предоставляют реальные данные времени-, которые позволяют немедленно обнаружить отклонений процесса и автоматические корректирующие действия. Усовершенствованные системы управления могут автоматически регулировать скорость впрыска, давление и температуру для поддержания оптимальных условий обработки.
Прогнозирующие технологии технического обслуживания становятся все более важными при производстве инъекционного литья. Программы мониторинга вибрации, тепловая визуализация и анализа нефти могут определить потенциальные проблемы с оборудованием, прежде чем они приведут к незапланированному времени простоя. Эти технологии позволяют командам по техническому обслуживанию планировать ремонт в течение запланированных периодов отключения, а не отвечать на чрезвычайные сбои.
Системы сбора и анализа данных в процессах производства литья под давлением обеспечивают комплексную процессную документацию и инициативы по постоянному улучшению. Исторические данные процесса могут быть проанализированы для выявления возможностей оптимизации, устранения проблем качества и разработки улучшенных параметров обработки для будущих производственных прогонов.
Умные датчики
Ai - оптимизация

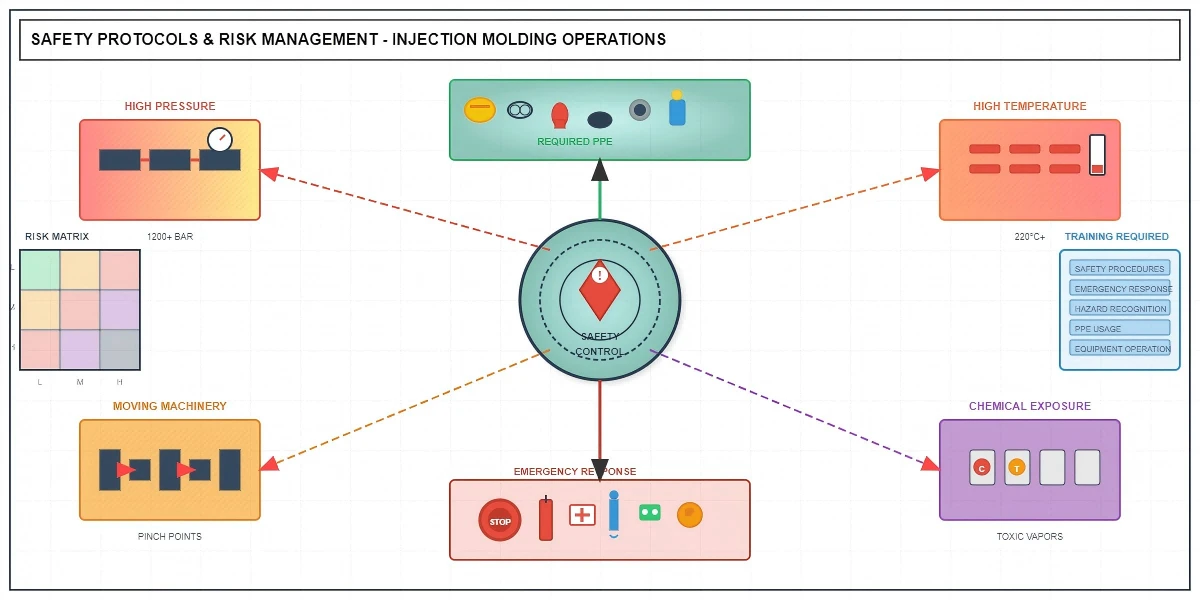

Протоколы безопасности и управление рисками
Протоколы безопасности в операциях по производству литья под давлением должны рассматривать множество опасностей, включая высокие - гидравлические системы давления, повышенные температуры, движущуюся механизм и химическое воздействие. Должны быть реализованы комплексные программы обучения безопасности, чтобы все операторы понимали надлежащие процедуры безопасности и протоколы реагирования на чрезвычайные ситуации.
Правильный СИЗ необходим для безопасности оператора
Процедуры блокировки/тега являются решающими для производства инъекционного производства, включающих обслуживание оборудования и изменения плесени. Должны соблюдать надлежащие процедуры изоляции энергии, чтобы предотвратить запуск случайного оборудования во время технического обслуживания. Многочисленные источники энергии, включая электрические, гидравлические и пневматические системы, должны быть должным образом изолированы и проверены до начала технического обслуживания.
Требования к индивидуальному защитному оборудованию для производства инъекционного литья обычно включают в себя защитные очки, защиту слуха и соответствующую одежду для предотвращения контакта с горячими поверхностями или движущимися механизмами. Chemical - сопротивления, сопротивляющиеся перчаткам при обработке определенных материалов или обработки. Экстренные душевые и глазные станции должны быть легко доступны по всей производственной зоне.
Процедуры оценки риска в операциях по производству литья инъекции должны систематически оценивать потенциальные опасности и реализовать соответствующие меры контроля. Регулярные аудиты безопасности и анализ инцидентов помогают определить области для улучшения и предотвратить повторяющиеся проблемы безопасности. Метрики эффективности безопасности должны отслеживать и передавать всем сотрудникам, чтобы сосредоточиться на непрерывном повышении безопасности.

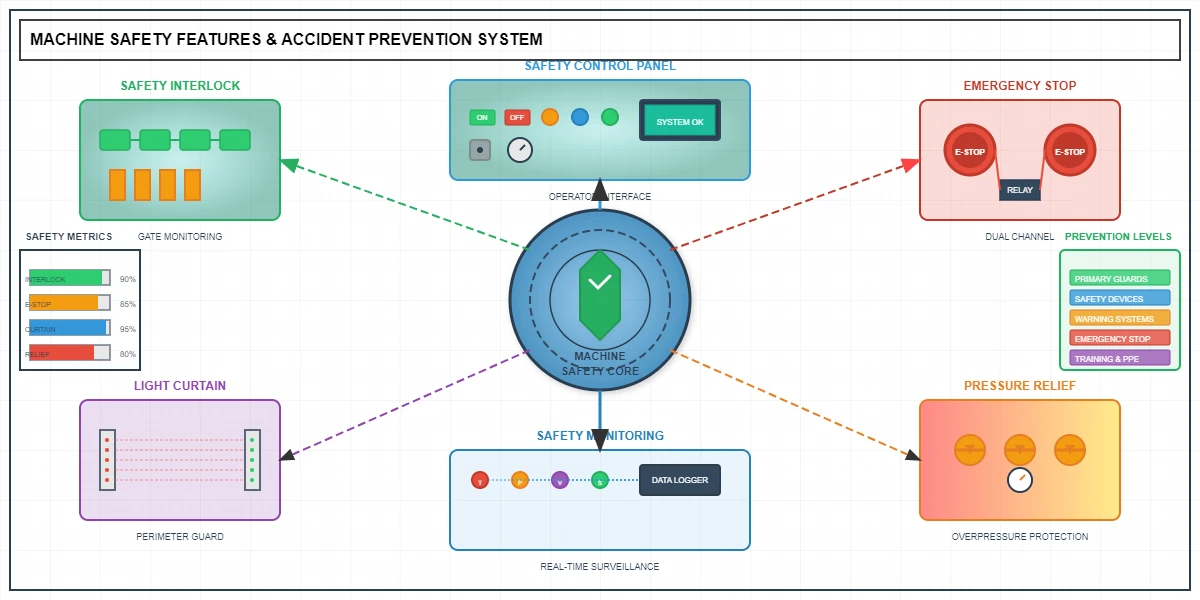

Критические требования безопасности
Обучение регулярной процедуре блокировки/тега
Обязательное обеспечение использования СТЭ
Станции первой помощи с соответствующими поставками
Правильная вентиляция для материалов
Регулярные проверки безопасности и аудиты
Эргономичные рабочие станции для предотвращения травм
Экологические соображения и устойчивость
Управление окружающей средой в производственных операциях на инъекционном формовании требует комплексных подходов, которые касаются потребления энергии, обработки отходов и контроля выбросов. Энергия - Эффективная проектирование оборудования, оптимизация процессов и программы сокращения отходов может значительно снизить воздействие на окружающую среду производственных процессов литья под давлением.
Инициативы по устойчивому развитию снижают воздействие на окружающую среду
Стратегии минимизации отходов в производственных операциях на инъекционном формовании включают программы восстановления материалов, оптимизация процессов для снижения генерации лома и инициативы по утилизации как для производственных отходов, так и для - потребительских материалов. Закрытый - Системы восстановления материала могут значительно снизить потребление сырья при сохранении стандартов качества продукта.
Оптимизация энергоэффективности в процессах производства литья под давлением включает в себя оценку систем отопления, систем охлаждения и гидравлическую мощность. Переменные частоты, эффективные технологии отопления и оптимизированные системы охлаждения могут существенно снизить энергопотребление без ущерба для производительности процесса или качества части.
Программы по сохранению воды в производственных операциях на литьевом оболочке фокусируются на оптимизации системы охлаждения, замкнутом - системах охлаждения петли и технологиях очистки воды, которые обеспечивают повторное использование воды. Эти программы могут значительно снизить потребление воды, сохраняя при этом адекватную охлаждающую способность для высоких операций по производству объема.
Возможности улучшения устойчивости
Эффективность материала
Реализовать программы утилизации лома
Оптимизировать конструкцию части для сокращения материала
Используйте переработанные контентные материалы, где это возможно
Энергосбережение
Установите High - Движения и диски эффективности
Внедрять интеллектуальные системы управления энергией
Оптимизировать системы отопления и охлаждения
Сохранение ресурсов
Реализовать закрытый - цикл воды для водоснабжения
Уменьшить упаковочные отходы в обработке материалов
Оптимизировать методы технического обслуживания, чтобы уменьшить отходы
