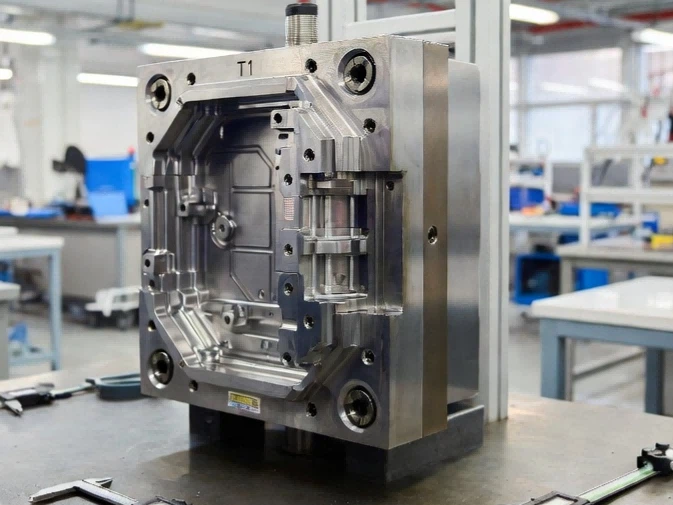

Высококачественные-решения для испытаний и производства литьевых форм

Ваши образцы Т1 прошли проверку размеров. Инженерное дело подписано. Через три недели производства процент брака возрастает до 8%, и никто не может понять, почему.



Только в этом году мы получили четыре переноса пресс-форм именно с этой проблемой.

Основная причина в каждом случае была идентична: одобрение T1 произошло до того, как форма достигла теплового равновесия. Вес выстрела не отслеживался в течение 30-минутного окна стабилизации. Образцы, одобренные инженерами, не отражают то, что на самом деле производит форма в устойчивом состоянии.



Исправление несложное, но требует определенных данных, которые не включаются в большинство отчетов об испытаниях. И большинство отделов закупок не знают, что нужно об этом просить.

Точка данных, которая отделяет стабильные формы от повторяющихся проблем

Отчет о размерах с учетом допусков чертежа сообщает вам, где находится деталь. Он не говорит вам, приземлится ли он там снова завтра.

Недостающей переменной является стабильность веса дроби при термоциклировании. Пресс-форма, которая не уравновесилась, будет производить детали с правильными размерами в течение первых 20 снимков, а затем смещаться по мере повышения температуры стали. Джон Боззелли подробно задокументировал это явление, но вот что он не подчеркнул: серьезность полностью зависит от конфигурации формы. Инструменты с одной-полостью и обычным охлаждением редко демонстрируют значительный дрейф. Режим отказа концентрируется вмногоместные-горячеканальные формы, особенно выше 8 полостей с последовательным затвором клапана. Мы провелиМедицинский разъем на 16 гнездв прошлом году, когда образцы Т1 от предыдущего поставщика прошли все проверки размеров. Производственный Cpk упал ниже 1,0 в течение первой недели. Когда мы собрали данные, разница в весе дроби превысила 1,2% при термоциклировании. Контур охлаждения на полостях 9-16 был занижен.

В ABIS каждый отчет T1 включает данные о весе впрыска за минимум 30 минут после того, как форма достигла целевой температуры. Отклонение, превышающее ±0,3%, требует исследования баланса охлаждения, прежде чем мы выпустим образцы. Эта единая контрольная точка устраняет большинство жалоб «он работал в пробном режиме, но не работал в производстве».

Где на самом деле исчезает экономия

Цены на базовые инструменты от китайских поставщиков обычно показывают экономию 50-60% по сравнению с источниками из США или Европы. Группы по закупкам составляют бюджет примерно на эту цифру, а затем обнаруживают, что после завершения проекта разрыв сокращается.

Эрозия происходит из трех источников. Задержки в квалификации заслуживают особого внимания, поскольку на них наиболее недофинансировано. Если вашему клиенту требуется PPAP или эквивалентная документация, поставщик, не знакомый с документацией уровня -автомобилей, может увеличить цикл утверждения на несколько недель. Мы виделиавтомобильные проекты уровня 1упустили целые кварталы, потому что поставщик пресс-форм отнесся к PPAP как к второстепенной мысли.



A корпус бытовой электроникимы цитировали в вопросе 3 2024, прошли два незапланированных раунда T2 после того, как схема охлаждения исходного поставщика не выдержала допусков на элементы выступа. Окончательная стоимость оснастки оказалась на 22% выше первоначальной цены.



Циклы доработок увеличивают стоимость проекта на 15–25 %, если пресс-форма требует двух незапланированных модификаций стали, плюс 4–6 недель на соблюдение сроков. Накладные расходы на коммуникацию незаметно накапливаются в часы работы менеджера проекта, когда инженерные изменения, требующие одного электронного письма внутри страны, требуют трех раундов разъяснений в разных часовых поясах.



Анализ источников поставок, который мы провели по 23 проектам в 2024 году, показал, что фактическая экономия составила в среднем 38 %, при этом минимальный показатель в 19 % наблюдался в проекте, где потребовались два раунда Т2 из-за дисбаланса охлаждения. Показатель в 41%, приведенный в отраслевых отчетах (moldminds.com), соответствует нашим данным, но отклонение имеет большее значение для составления бюджета.

Конформное охлаждение: порог рентабельности инвестиций, который за вас никто не рассчитает

Металлические каналы охлаждения, напечатанные на 3D-принтере, позволяют сократить время цикла на 30–40 % по сравнению с просверленными линиями. В одном проекте в светотехнической отрасли удалось сократить время охлаждения на 75 % (с 20 до 5 секунд) и окупить его в течение восьми месяцев.

Окупаемость инвестиций в конформное охлаждение следует рассчитывать на этапе предложения, но большинство поставщиков не предоставляют эту цифру. Решения в конечном итоге основаны на правиле--эмпирических предположений, а эти предположения часто оказываются ошибочными.

Инвестиции имеют смысл только при превышении определенного порогового значения объема, и этот порог меняется в зависимости от геометрии детали. При годовом выпуске менее 100 000 деталей 15-25%-ная надбавка за инструмент практически никогда не окупается в течение срока службы пресс-формы. Рентабельность инвестиций в диапазоне от 100 000 до 500 000 зависит от того, является ли ваш текущий цикл охлаждением-ограниченным или заполнением-ограниченным. Тонкостенный разъем номинальной толщиной 0,8 мм ведет себя совершенно иначе, чем корпус толщиной 3 мм.ПЭТ-преформа с 32 полостямипроект, который мы оценивали в прошлом году, имел 28-секундный цикл с традиционным охлаждением. Термическое моделирование показало, что конформные каналы позволяют сократить это время до 19 секунд,-но при годовом объеме производства 180 000 штук вложения в инструмент в размере 34 000 долларов окупятся только в четвертый год. Мы рекомендовали против этого. При производстве более 500 000 деталей со временем охлаждения, превышающим 40 % от общего цикла, конформное охлаждение почти всегда оправдано. Этот порог в 40% обусловлен проектами термического анализа, которые мы реализуем внутри компании — именно здесь мы постоянно видим окупаемость в течение 18 месяцев.

Мы проводим термический анализ Moldflow для каждого предложения, где может применяться конформное охлаждение. Результатом является конкретный прогноз времени цикла с конформными каналами и без них, поэтому вы можете выполнить расчет самостоятельно, прежде чем выделять бюджет на инструмент.

Что на самом деле требует-готового переноса пресс-формы

Когда пресс-форма отправляется с нашего предприятия на ваш производственный цех или к стороннему формовщику-самой распространенной проблемой на последующих этапах процесса является документирование параметров процесса. Мы видели, как формовщики по контракту тратили две недели, пытаясь воспроизвести результаты, потому что первоначальный поставщик документировал заданные значения скорости машины вместо фактического времени заполнения в секундах. Различные марки машин по-разному интерпретируют настройки скорости. Время заполнения универсальное.

Наш пакет передачи включает параметры процесса, отформатированные для прямого ввода в машину, включая время заполнения, фактическую температуру формы при выталкивании и положение подушки. Данные о стабильности веса выстрела с процентом отклонения. Отчет о размерах на основе 3D-данных с условными обозначениями GD&T. Исследование уплотнения ворот, подтверждающее настройку времени удержания.

Если ваш нынешний поставщик не предоставляет эти элементы, вы принимаете на себя риск, который позже проявится в виде необъяснимого брака или отклонения цикла.
